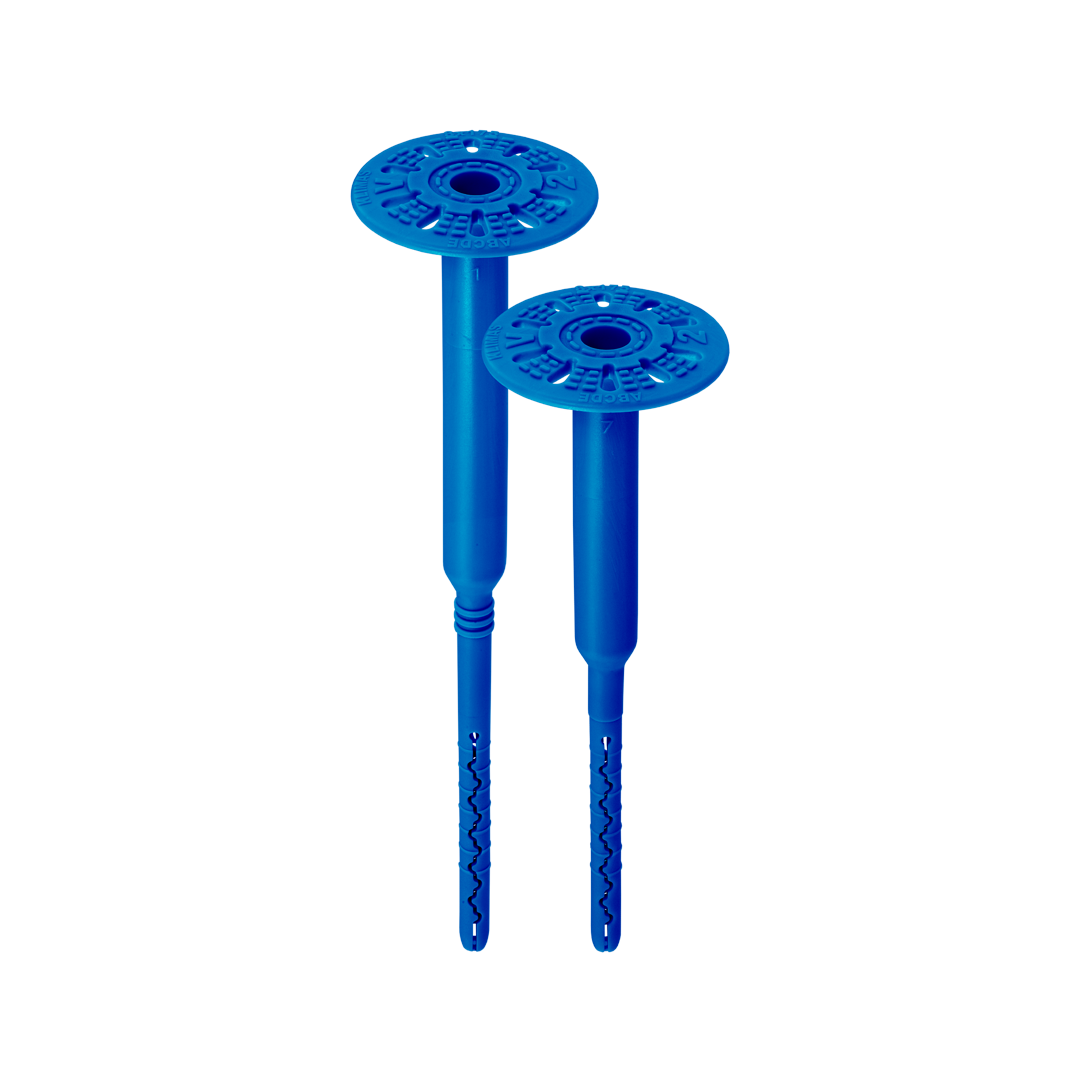

MAPETHERM-THERMODRIVE-V2

NOWEJ GENERACJI ŁĄCZNIK MECHANICZNY DEDYKOWANY DO SYSTEMÓW OCIEPLEŃ MAPETHERM® ODPOWIEDNI DO MOCOWANIA POLISTYRENU EPS, XPS ORAZ WEŁNY MIENRALENJ W SZEROKIM ZAKRESI GRUBOŚCI (W TYM ETICS NA ETICS) WE WSZYSTKICH PODŁOŻACH OKRESLONYCH W EAD 330196-01-0604

• Wysoka sztywność talerzyka (1 kN/mm), zwiększa stabilność i trwałość montażu (lepsze przyleganie materiału izolacyjnego do podłoża) oraz odporność na obciążenie mechaniczne (m.in. wiatr, wibracje).
• Wkręcany trzpień stalowy – pod montaż powierzchniowy i zagłębiony, do mocowania styropianu EPS, XPS i wełny mineralnej oraz ocieplenie na ocieplenie (system Mapetherm EPS Reno)
• Zmienna uniwersalna strefa zakotwienia (25-65 mm) – rekompensuje różnice długości przy nierównych podłożach i/lub różnych grubościach materiału termoizolacyjnego
• Porównywanie niski współczynnik punktowej przewodności ciepła (0,001 W/K, w całym zakresie długości w montażu zagłębionym), eliminuje ryzyko wystąpienia mostków termicznych
• Nieporównywalnie wysokie nośności na wyrywanie ze wszystkich podłoży, tj. A,B,C,D,E (od 1,2 kN do 1,5 kN), co zapewnia solidne mocowanie, minimalizujące ryzyko uszkodzeń konstrukcyjnych
• Parametry potwierdzone w ramach Europejskiej Oceny Technicznej (ETA-22/0611).

DANE TECHNICZNE

• Kolor: niebieski
• Materiał łącznika: polietylen (PE)
• Materiał trzpienia: stal ocynkowana
• Średnica łącznika: dk = 8 mm
• Średnica talerzyka: dk = 60 mm
• Kategorie użytkowe: A B C D E
• Dostępne długości: lk od 155 do 355 mm
• Temperatura przechowywania: od 0°C do +35°C
• Zużycie: zależnie od projektu średnio od 4 do 8 szt. na 1 m2
• Pakowanie: karton po 200 lub 100 szt. zależnie od długości łącznika

ZALETY I WŁAŚCIWOŚCI
▪ Wysoka sztywność talerzyka (1 kN/mm), zwiększa stabilność i trwałość montażu (lepsze przyleganie materiału izolacyjnego do podłoża) oraz odporność na obciążenie mechaniczne (m.in. wiatr, wibracje).
▪ Wkręcany trzpień stalowy – pod montaż powierzchniowy i zagłębiony, do mocowania styropianu EPS, XPS i wełny mineralnej oraz ocieplenie na ocieplenie (system Mapetherm EPS Reno)
▪ Zmienna uniwersalna strefa zakotwienia (25-65 mm) – rekompensuje różnice długości przy nierównych podłożach i/lub różnych grubościach materiału termoizolacyjnego
▪ Porównywanie niski współczynnik punktowej przewodności ciepła (0,001 W/K, w całym zakresie długości w montażu zagłębionym), eliminuje ryzyko wystąpienia mostków termicznych
▪ Nieporównywalnie wysokie nośności na wyrywanie ze wszystkich podłoży, tj. A,B,C,D,E (od 1,2 kN do 1,5 kN), co zapewnia solidne mocowanie, minimalizujące ryzyko uszkodzeń konstrukcyjnych
▪ Parametry potwierdzone w ramach Europejskiej Oceny Technicznej (ETA-22/0611)

ZAKRES STOSOWANIA
Łącznik Mapetherm-Thermodrive-V2 zapewnia skuteczną i bezpieczną eksploatację elewacji przez wiele lat.
Zastosowanie tego rodzaju łącznika skutecznie poprawia bezpieczeństwo użytkowania związane z oddziaływaniem na elewację czynników, typu: siły ssące wiatru; odkształcenie się materiału termoizolacyjnego (m.in. pod wpływem wysokiej temperatury i wilgotności), podłoże o gorszej nośności lub niewłaściwie przygotowane; obciążenie konstrukcji dodatkowym ciężarem, który niesie za sobą system ociepleń (np. w przypadku okładziny z płytek, betony czy kamienia) oraz czas użytkowania.
Łącznik Mapetherm-Thermodrive-V2 stanowi dodatkowe mocowanie mechaniczne dla systemów Mapetherm.
Zalecany do mocowania:
▪ polistyrenu ekspandowanego EPS
▪ polistyrenu ekstrudowanego XPS
▪ wełny mineralnej zwykłej (z opcjonalnym, dodatkowym talerzykiem)
▪ wełny mineralnej lamelowej (z opcjonalnym, dodatkowym talerzykiem)
▪ na pięciu rodzajach podłoży wyszczególnionych w EAD 330196-01-0604

WŁAŚCIWOŚCI TECHNICZNE

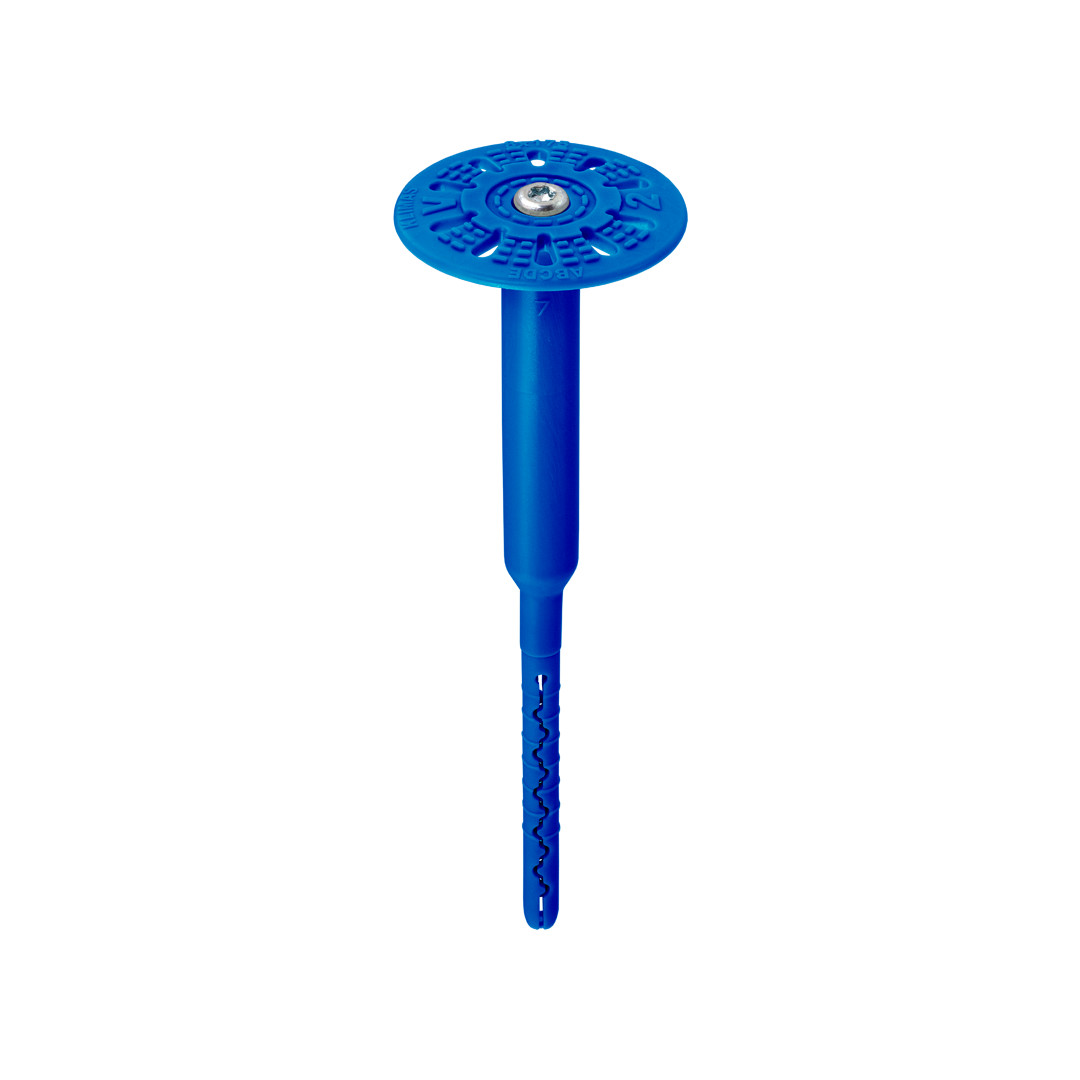

Wkręcany łącznik mechaniczny wykonany jest z tworzywa sztucznego, tj. z polietylenu (PE). Trzpień jest wykonany ze stali ocynkowanej. Łącznik Mapetherm-Thermodrive-V2 służy zarówno do powierzchniowego jak i zagłębionego mocowania systemów ociepleń do zewnętrznej ściany budynku. Wkręcany trzpień umożliwia pewne i kontrolowane osadzenie łącznika w ścianie budynku. Wefekcie uzyskujemy jednorodną powierzchnię, która wyróżnia się wysoką zdolnością do przeniesienia dużych obciążeń wiatrowych.
